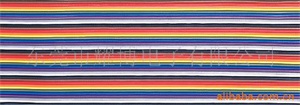

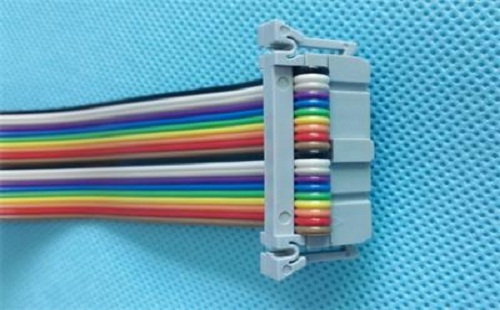

UL2651 Rainbow Flat Cable
说 明 UL&CSA GRADE
UL型号：2651 UL STYLE:2651
额定温度：105°C Rate temperature : 105°C
额定电压：300V Insulation：PVC
绝 缘：聚氯乙烯（PVC） Rate voltage : 300V
颜 色：棕红橙黄绿蓝紫灰白黑循环排列 Color：Brown、Red、Orange、Yellow、Green、Blue、Violet、Gray 、White、Black
阻燃等级：VW-1及CSAFT1、FT2 Flame test : VW-1
电气性能 ELECTRONIC CHARACTERISTICS
耐 电 压：2500V Spark test : 2500V
绝缘电阻：100 M-km Insulation resistance : Minimum 100 M-km
电 容：44pF/m Capacity : 44pF/m
电 感：1.45μH/m Inductance : 1.45μH/m
特性阻抗：105 Character istic Impedance : 105
导通时间：4.2 ns/m Propagation delay time : 4.2 ns/m
应用
适用于一般电器、电脑内部连线
USAGE
Used for most electronic equipments which require higher current as Jumper wire or shortdistance connection

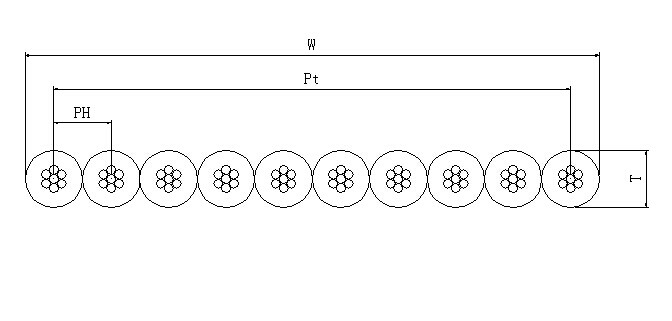

构造 Construction
参数 Construction Table
|
NO.of |
Size of conductor |
Thickness |
Width |
INSU.RESISTANCE |
|
|
芯线数 |
AWG |
Composition |
（mm±0.05） |
Pith=1.27 |
Ω/KM(20°C) |
|
8 |
28 |
7/0.127 |
0.95 |
10.16 |
237 |
|
9 |
28 |
7/0.127 |
0.95 |
11.43 |
237 |
|
10 |
28 |
7/0.127 |
0.95 |
12.7 |
237 |
|
12 |
28 |
7/0.127 |
0.95 |
15.24 |
237 |
|
14 |
28 |
7/0.127 |
0.95 |
17.78 |
237 |
|
16 |
28 |
7/0.127 |
0.95 |
20.32 |
237 |
|
20 |
28 |
7/0.127 |
0.95 |
25.4 |
237 |
|
24 |
28 |
7/0.127 |
0.95 |
30.48 |
237 |
|
26 |
28 |
7/0.127 |
0.95 |
33.02 |
237 |
|
30 |
28 |
7/0.127 |
0.95 |
38.1 |
237 |
|
34 |
28 |
7/0.127 |
0.95 |
43.18 |
237 |
|
40 |
28 |
7/0.127 |
0.95 |
50.8 |
237 |
|
50 |
28 |
7/0.127 |
0.95 |
63.5 |
237 |
|
60 |
28 |
7/0.127 |
0.95 |
76.2 |
237 |
|
64 |
28 |
7/0.127 |
0.95 |
81.28 |
237 |
