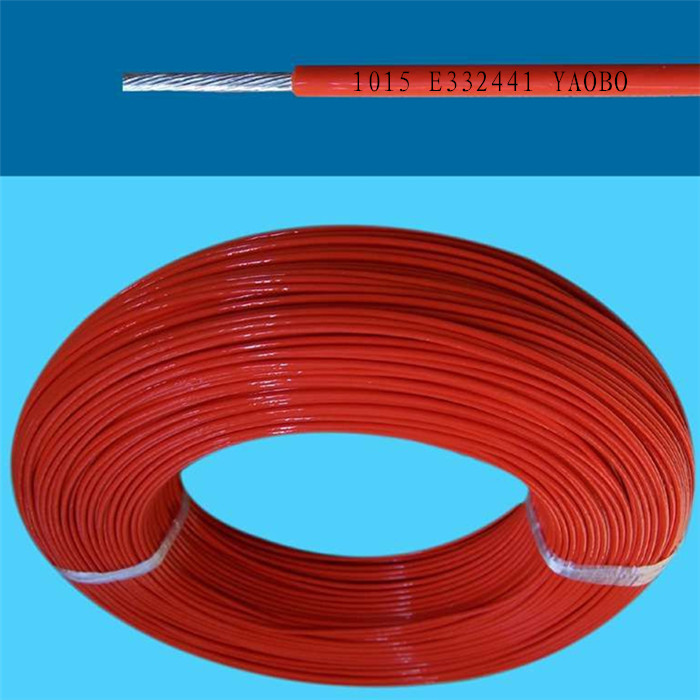

UL 1015 HOOK-UP WIRE
说 明 DESCRIPTION
UL型号：1015 UL STYLE:1015
温度范围：-30°C～+105°C Temperature range : -30°C～+105°C
额 定：105°C 600V Rating : 105°C 600V
绝 缘：聚氯乙烯 Insulation：PVC
导体材质：镀锡铜 Conductor material：TINNED COPPER
颜 色：白 蓝 红 黑 棕 黄 绿 粉 Aviable：White Blue Red Black Brown Yellow green pink
阻燃等级：VW-1 FT1 Flame test : VW-1 、FT1
用途 APPLICATION
电气、电子设备的内部配线 Internal wiring for electric or electronic equipment

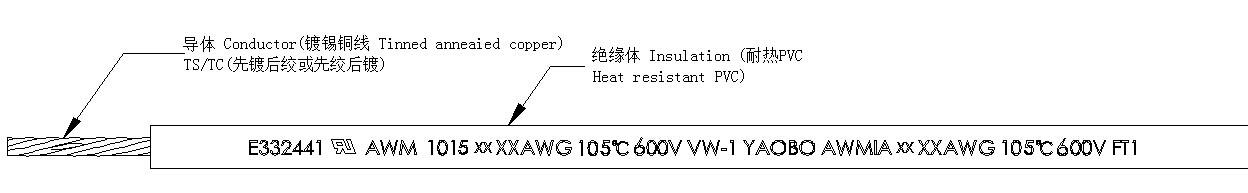

构造 Construction
参数 Construction Table
|
导体尺寸 Size of conductor |
绝缘体 Insulation |
最大导体电阻 Max.cond. Resistance at 20°C Ω/KM |
标准长度 Unit Length |
|||
|
种类 Type |
线号AWG |
线数/线径Composition |
绝缘厚度 Thk. （mm±0.05） |
外径 Dia （mm） |
束 Coil （m） |
|
|
绞线 Stranded |
26 |
7/0.160 |
0.79 |
2.05±0.10 |
45.20 |
610 |
|
24 |
11/0.160 |
2.20±0.10 |
29.30 |
610 |
||
|
22 |
17/0.160 |
2.40±0.10 |
16.70 |
610 |
||
|
20 |
21/0.178 |
2.55±0.10 |
10.50 |
610 |
||
|
18 |
34/0.178 |
2.80±0.10 |
6.64 |
610 |
||
|
16 |
26/0.254 |
3.10±0.10 |
4.18 |
305 |
||
|
14 |
41/0.254 |
3.50±0.10 |
2.62 |
305 |
||
|
12 |
65/0.254 |
3.90±0.10 |
1.65 |
305 |
||
|
10 |
105/0.254 |
5.10±0.10 |
1.04 |
305 |
||
|
TASC |
22 |
7/0.254 |
2.38±0.10 |
16.70 |
610 |
|
|
20 |
7/0.310 |
2.55±0.10 |
10.40 |
610 |
||
|
18 |
7/0.404 |
2.80±0.10 |
7.06 |
610 |
||
|
|
26 |
1/0.404 |
2.00±0.10 |
43.53 |
610 |
|
|
单条 Solid |
24 |
1/0.511 |
2.10±0.10 |
27.25 |
610 |
|
|
22 |
1/0.643 |
2.25±0.10 |
16.50 |
610 |
||
|
20 |
1/0.813 |
2.40±0.10 |
10.30 |
610 |
||
|
18 |
1/1.024 |
2.65±0.10 |
6.52 |
610 |
||
|
16 |
1/1.290 |
2.90±0.10 |
4.10 |
305 |
||
|
12 |
1/1.630 |
3.25±0.10 |
2.57 |
305 |
||
|
10 |
1/2.050 |
3.65±0.10 |
1.62 |
305 |
||
|
16 |
1/2.588 |
4.20±0.10 |
1.02 |
305 |
||
|
|
|
|||||
备注 NOTE
1、电气特性 1.Electrical properties
最小绝缘电阻（15.6℃时）：15MΩ.km Min.insulation resistance(at15.6℃):15 MΩ.km
2、许可导体型号范围：28～9AWG 2.Size range:28～9AWG(1015)
