UL 3122 Flat Cable
说 明 DESCRIPTION
UL型号：3122 UL STYLE:3122
温度范围：-60°C～+200°C Temperature Range : -60°C～+200°C
额定电压：300V Rate voltage : 300V
绝 缘：硅橡胶 Insulation：Silicone
编 织：玻璃编织 Braid：Fiberglass
导 体：26～16AWG镀锡铜线 Conductor：26 to 16 AWG Tinned Copper
外径容差：±0.10mm O.D.Allowance:：±0.10mm
颜 色：黑 棕 红 橙 黄 绿 蓝 紫 灰 白 Aviable：Black Brown Red Orange Yellow Green 黄绿等 Blue Violet Gray White Green∕Yellow，etc.
性 能 ELECTRONIC CHARACTERISTICS
耐高温、低温、酸、碱、油、耐燃烧、老化、 High temperature resistance、low temperature
耐候性、防雾以及线的柔软性、电绝缘性、 resistance、anti-acid and alkali、fire and aging
满足UL758、UL1581、RoHS要求 resistance、the inoxid-izability、resistance of humidity
、the fine electric insulation and flexible performance
UL758＆UL1581 RoHS compliance.
应用 APPLICATION
适用于家用电器、照明灯具、电子设备、温 Apply to Household appliance、lllumination＆Lighting
度伟感器、航天、航空、军用产品、冶金化 ＆Headlamp、electric machines、tempurature sensor
工、汽车船舶、电力安装等连接线 、Military series、Metallurgy Chemical series、
Motor cars＆Ships Electrical Installation.

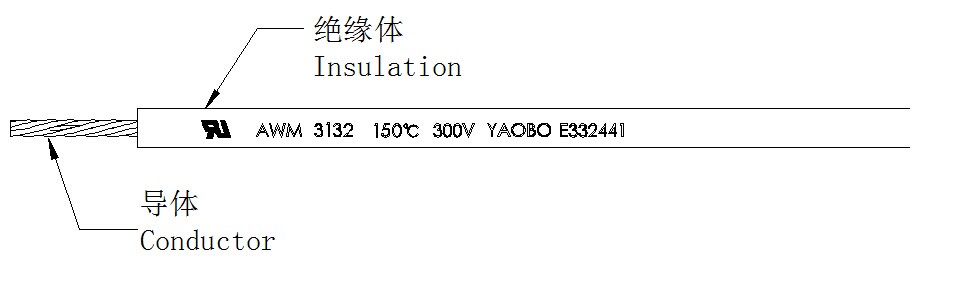

构造 Construction
参数 Construction Table
|
导体尺寸 Size of conductor |
绝缘体 Insulation |
|
电气特性Electrical Characteristic |
包装 Packing |
|||||
|
线号 AWG |
线数/线径
Composition |
直径 Diameter
mm |
绝缘厚度
Insulation Thickness |
编织厚度 Braid Thickness （mm） |
完成外经 Over Diameter mm |
导体电阻 Condutor Resislance (Ω/KM 20℃) |
允许电流 Permissible ampacity 20℃-AMR |
米/卷 （m/coils） |
|
|
26 |
7/0.16 |
0.48 |
0.38 |
0.20 |
1.64 |
143 |
1.61 |
610 |
|
|
24 |
7/0.203 |
0.61 0.76 |
0.38 |
0.20 |
1.77 |
89.3 |
2.57 |
305 |
|
|
22 |
7/0.254 |
0.76 |
0.38 |
0.20 |
1.92 |
56.4 |
4.36 |
305 |
|
|
20 |
7/0.31 |
0.93 0.76 |
0.38 |
0.20 |
2.09 |
35.2 |
6.94 |
305 |
|
|
18 |
7/0.39 |
1.17 |
0.38 |
0.20 |
2.33 |
22.2 |
11.01 |
305 |
|
|
16 |
7/0.50 |
1.53 |
0.38 |
0.20 |
2.69 |
14.00 |
17.52 |
305 |
|
