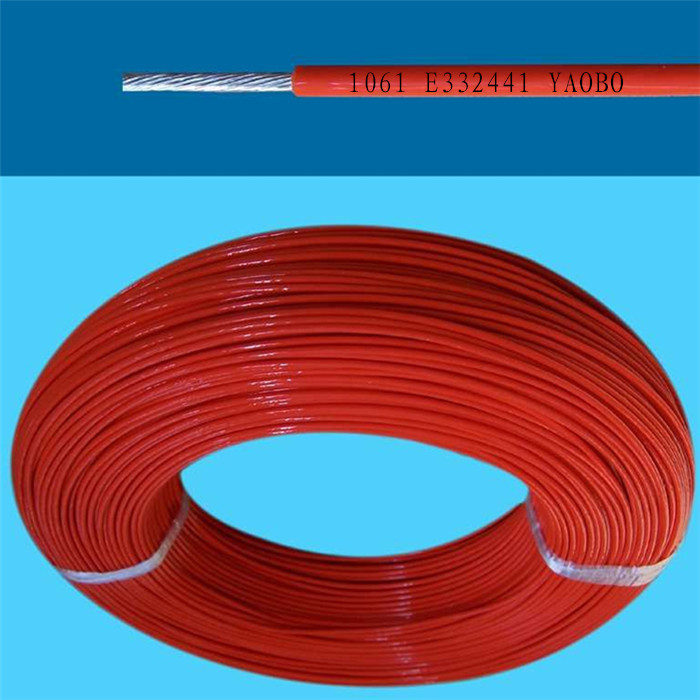

UL 1061 Flat Cable
说 明 DESCRIPTION
UL型号：1061 UL STYLE:1061
温度范围：-30°C～+80°C Temperature range : -30°C～+80°C
额 定：80°C 300V Rating : 80°C 300V
绝 缘：聚氯乙烯 Insulation：PVC
导体材质：镀锡铜 Conductor material：TINNED COPPER
颜 色：白 蓝 红 黑 棕 黄 绿 粉 Aviable：White Blue Red Black Brown Yellow green pink
阻燃等级：VW-1 FT1 Flame test : VW-1 、FT1
特 性 SPECIALITY
1 机械强度出色 1.Excellent mechanical strenghth
2 外径细，不占配线空间 2.Small diameter saves space
3 难燃性UL：VW-1，FT1，电气用品安全法:-F- 3.Flammability VW-1,FT1,-F-
用 途 APPLICATION
电气、电子设备的内部配线 Internal wiring for electric or electronic equipment
构造 Construction
参数 Construction Table
|
导体尺寸
Size of conductor |
绝缘体 Insulation |
最大导体电阻 Max.cond. Resistance at 20°C Ω/KM |
标准长度 Unit Length |
|||
|
种类 Type |
线号AWG |
线数/线径Composition |
绝缘厚度 Thk. （mm±0.05） |
外径 Dia （mm） |
束 Coil （m） |
|
|
绞线 Stranded |
30 |
7/0.102 |
0.25 |
0.80±0.05 |
381.0 |
610 |
|
28 |
7/0.127 |
0.90±0.05 |
239.0 |
|||
|
26 |
7/0.160 |
1.00±0.05 |
150.0 |
|||
|
24 |
7/0.203 |
1.10±0.05 |
94.2 |
|||
|
22 |
7/0.254 |
1.30±0.05 |
59.4 |
|||
|
20 |
7/0.310 |
1.50±0.05 |
36.7 |
|||
|
18 |
16/0.254 |
1.80±0.05 |
23.2 |
|||
|
16 |
26/0.254 |
2.10±0.05 |
14.6 |
|||
|
|
30 |
1/0.254 |
0.75±0.05 |
361.0 |
||
|
单条 Solid |
28 |
1/0.320 |
0.85±0.05 |
227.0 |
||
|
26 |
1/0.404 |
0.90±0.05 |
143.0 |
|||
|
24 |
1/0.511 |
1.00±0.05 |
89.3 |
|||
|
22 |
1/0.643 |
1.15±0.05 |
56.4 |
|||
|
20 |
1/0.813 |
1.35±0.05 |
35.2 |
|||
|
18 |
1/1.024 |
1.55±0.05 |
22.2 |
|||
|
16 |
1/1.290 |
1.80±0.05 |
14.0 |
|||
|
|
|
|||||
备注 NOTE
1、电气特性 1.Electrical properties
最小绝缘电阻（15.6℃时）：10MΩ.km Min.insulation resistance(at15.6℃):10 MΩ.km
耐电压：A.C.2000V/1min. Dielectric withsanding voltage: A.C.2000V/1min.
2、许可导体型号范围：32～16AWG 2.Size range:32～16AWG
