产品详情

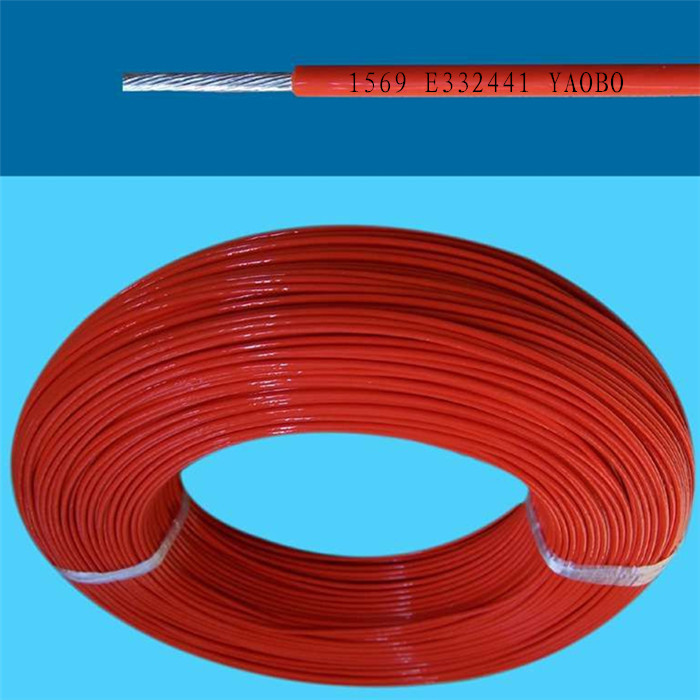

UL 1569 Flat Cable
说 明 DESCRIPTION
UL型号：1569 UL STYLE:1569
额定温度：-40°C～+80°C/90°C /105°C Rate temperature: -40°C～+80°C/90°C /105°C
额定电压： 300V Rate voltage: 300V
绝 缘：聚氯乙烯 Insulation：PVC
导 体：30～2AWG镀锡铜线 Conductor: 30 to 2AWG Tinned Copper
外径容差：±0.10mm O.D.Allowance:：±0.10mm
颜 色：黑 棕 红 橙 黄 绿 蓝 紫 灰 白 Aviable：Black Brown Red Orange Yellow Green 透明 黄绿等 Blue Violet Gray White Transparenl Green∕
Yellow，etc.
性 能 ELECTRONIC CHARACTERISTICS
线材柔软、易加工、耐寒、性能稳定、满足 Flexible、convinience to assemble、cold resistance、
UL758、UL1581、RoHs要求 stable performance、UL758andUL1581、
RoHS compliance.
应用 APPLICATION
适用于家用电器、照明灯具、医疗器械、电 Apply to Household appliance、medical equipment、
子设备、温度伟感器、冶金化工、电力安 IIIumination＆Lighting＆Headlamp、electric machines、 装等连接线 temperature sensor、Metallurgy Chemical series、
Electrical Installation

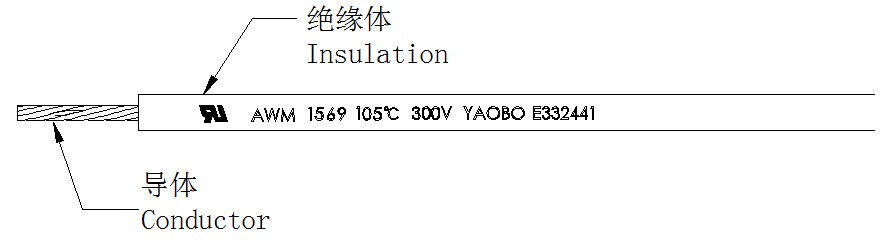

构造 Construction
参数 Construction Table
|
导体尺寸 Size of conductor |
绝缘体 Insulation |
电气特性 Electrical Characteristic |
包装 Packing |
||||
|
线号 AWG |
线数/线径
Composition |
直径 Diameter mm |
绝缘厚度Thickness |
完成外经 Over Diameter mm |
导体电阻 Condutor Resislance Ω/KM 20℃) |
允许电流 Permissible ampacity 20℃-AMR |
米/卷 m/coils |
|
30 |
1/0.254 |
0.25 |
0.38 |
1.01 |
361.00 |
0.64 |
610 |
|
28 |
1/0.320 |
0.31 |
1.07 |
227.00 |
1.01 |
610 |
|
|
26 |
7/0.160 |
0.49 |
1.25 |
143.00 |
1.61 |
610 |
|
|
24 |
11/0.160 |
0.61 |
1.37 |
89.30 |
2.57 |
610 |
|
|
22 |
17/0.160 |
0.76 |
1.52 |
56.40 |
4.36 |
610 |
|
|
20 |
21/0.180 |
0.95 |
1.71 |
35.20 |
6.94 |
610 |
|
|
18 |
34/0.180 |
1.21 |
1.97 |
22.20 |
11.01 |
610 |
|
|
16 |
26/0.254 |
1.50 |
2.27 |
14.00 |
17.52 |
305 |
|
|
14 |
41/0.254 |
1.88 |
2.64 |
8.78 |
27.84 |
305 |
|
|
12 |
65/0.254 |
2.37 |
3.13 |
5.53 |
44.20 |
305 |
|
|
10 |
105/0.254 |
3.01 |
3.77 |
3.48 |
70.38 |
305 |
|
